| Il Raven1060
è un modello acrobatico ampiamente tratto dal più grande
Delro Raven, pilotato nel 2002 da Bernd Beschomer al TOC di Las Vegas.
Il modello è costruito per la maggior parte in depron con alcune parti in balsa e compensato. I dati principali del modello sono: AA: 1060 mm Lunghezza: 887 mm Superficie alare: 21,52 dm² Carico alare: 20,3 g/dm² Peso con 8 celle da 650 mAh (NiMh): 437 g Motorizzazione: 1 motore brushless MFB 23/15/14 Elica: APC slow 11 x 4,7 Data collaudo: 15/11/2003 |
 |

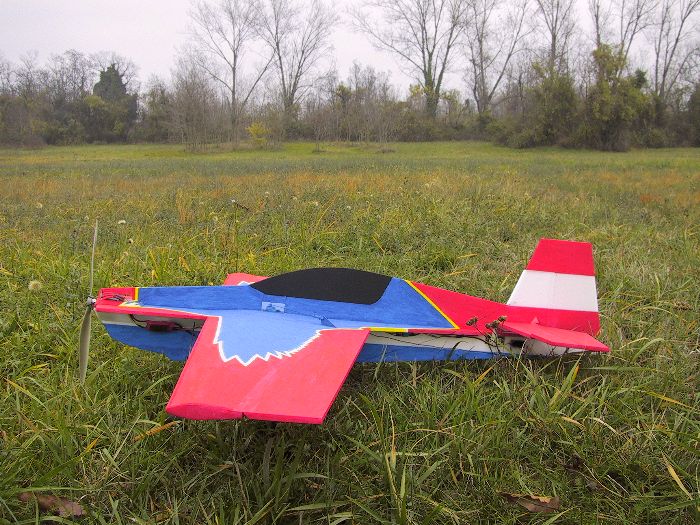

| La struttura del modello è particolare e semplice nello stesso tempo. Come si vede dalla foto, la fusoliera è costituita da due "tavolette" di depron da 6 mm riproducenti, una la vista superiore, e una la vista di fianco: tra di loro sono incastrate ed incollate. |
 |
| L'ala è costruito in una struttura semplice: sopra e sotto depron da 3 mm con al centro due longheroni in balsa da 4 mm. Il bordo d'entrata è rinforzato con una striscia di balsa da 2 mm, mentre quello di uscita da compensato da 0,6 mm. Come si vede dalla foto è stato utilizzato un solo servo per gli alettoni. |
 |
| Ecco una vista laterale del modello. |
 |
| Qui vediamo un dettaglio del motore fissato alla fusoliera con una ordinata in compensato di betulla da 3 mm. |
 |
| Nell'immagine si notano alcuni rinforzi per aumentare la resistenza torsionale della fusoliera: in depron da 3 mm nella parte anteriore, con tiranti in filo nella parte posteriore. Il carrello è fissato all'incrocio" tra le due tavolette della fusoliera con un blocchetto di balsa e compensato; è inoltre bloccato al centro con un tirante in acciaio sottile (0,8 mm). |
 |
| Qui sopra una vista che evidenzia il servo collegato al timone ed il pattino posteriore fissato al depron con un pezzetto di balsa da 6 x 6 mm. |
 |
| Sopra vediamo il dettaglio del servo dell'elevatore con una squadretta in vetronite avvitata sopra la squadretta in dotazione al servo: questo consente di avere una grande escursione della superficie mobile. |
|
|
