| Lo Skyvan
è un modello riproduzione di un aereo di trasporto abbastanza recente.
E' costruito al 95 % in depron con l'aggiunta di alcuni altri materiali
tradizionali (compensato, acciaio, ecc.). L'ala è profilata e la
fusoliera a cassone.
I dati principali del modello sono: AA: 1420 mm Lunghezza: 823 mm Superficie alare:17,30 dm² Corda alare: 122 mm Carico alare: 33,4 g/dm² Peso a vuoto: 516 g Peso in ordine di volo: 578 g Motori: tipo 282215 Sestomodel Eliche: 8 x 3,8 (o 8 x 4) APC per slow flyer Batteria: 2 celle lipoly da 1320 mAh Thunder Power Data collaudo: 14/10/2007 |
 |
| La costruzione della fusoliera nelle sue fasi principali. Si noti il rinforzo in balsa. |
 |
| Dettaglio del muso del modello in costruzione. Si noti l'ordinata di supporto al carrello anteriore e le dime per dare ila giusta sagomatura. |
 |

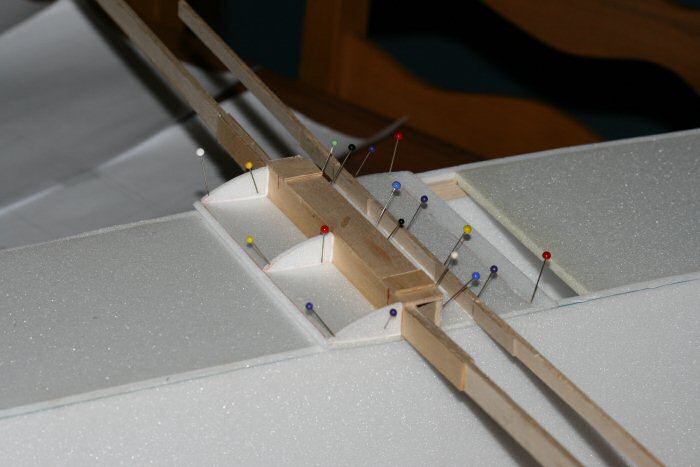

| Una fase di costruzione dell'ala e del raccordo con la fusoliera. |
 |

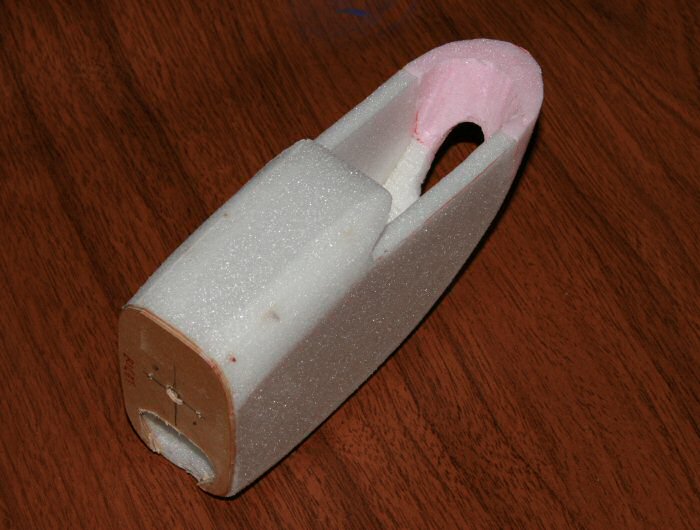

| Una gondola motore quasi terminata. Si noti il foro anteriore di entrata dell'aria e quello analogo, posteriore, per l'uscita. |
 |
| Il raccordo del montante sull'ala (fissaggio con vitina autofilettante). |
 |
| Il raccordo del montante, pieghevole, con il supporto carrello. |
 |
| Il modello senza ala con i montanti ripiegati pronto per l'hangaraggio. |
 |
| Dettaglio del carrello centrale. |
 |
| Dettaglio del dispositivo di apertura/chiusura del portello che accede al vano batterie. |
 |
| Vista di lato. |
 |
| Vista frontale. |
 |

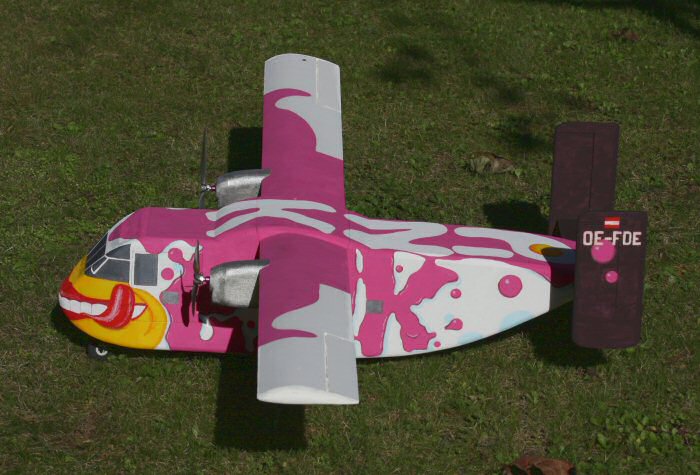

| Vista da sopra. |
 |

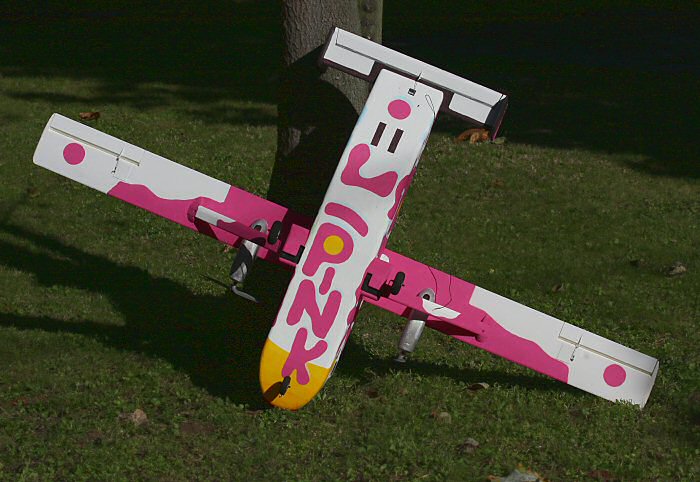

| Vista da sotto. |
|
|
